消聲器
當前位置：首頁 - 消聲器BW-ZDL型中低壓離心風機消聲器
發布時間：2021-1-20 16:04:52 閱讀：900 次
一、結構型式
本系列消聲器為片式阻性消聲器，維修更換方便，分為A、B、C三種片型，適應不同的消聲頻率特性，可按需要選用，并有單節1m及1.5m兩種自組成1m,1.5m,2m,2.5m,3m五種長度獲得合理消聲量。
二、適用范圍
本系列消聲器適用于工業與民用建筑中具有一般用途的中低壓離心通風機配套。例如：4-72，4-73，5-48，6-48等系列中各機號的風機，在作為通風換氣，鍋爐鼓風使用中都可以用本系列消聲器作為降低風機進、排氣噪聲。當消聲器通過流量在1000-700000m3/h范圍內，消聲器耐壓<8000Pa，消聲量大于25dB(A)
三、使用注意事項
①消聲器片間流速一般可選等于管道流速，對于民用建筑消聲器片間流速V通常取V=3-10m/s對于工業消聲器可取V=12-25m/s，最大不超過30m/s.
②消聲器前后需加變徑管，訂貨時就應提供對應管道截面尺寸及法蘭尺寸
③如需加防雨罩請注明

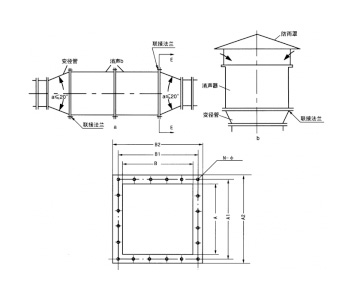

四、外形示意圖
五、ZDL型阻性片式消聲器系列規格
|
型號規格
|
適用流量(m3/h)
|
截面尺寸
|
法蘭尺寸
|
|||||
|
v=5m/s
|
v=8m/s
|
V=10m/s
|
V=15m/s
|
A×B（mm)
|
A2×B2
|
A1×B1
|
n-Φ
|
|
|
ZDL-1A
|
1620
|
2592
|
3240
|
4860
|
400×500
|
508×558
|
466×516
|
16-Φ12
|
|
ZDL-2A
|
2430
|
3888
|
4860
|
729
|
600×450
|
708×558
|
665×516
|
18-Φ12
|
|
ZDL-2B
|
1940
|
3110
|
3880
|
5820
|
600×450
|
|
|
|
|
ZDL-3A
|
2592
|
4147
|
5184
|
7776
|
720×450
|
828×558
|
786×516
|
20-Φ18
|
|
ZDL-3B
|
2916
|
4666
|
5832
|
8748
|
720×450
|
|
|
|
|
ZDL-4A
|
3456
|
5530
|
6912
|
10368
|
720×600
|
828×708
|
786×665
|
22-Φ16
|
|
ZDL-4B
|
3888
|
6221
|
7776
|
11664
|
720×600
|
|
|
|
|
ZDL-5A
|
5184
|
8294
|
10368
|
15552
|
720×900
|
828×1008
|
786×966
|
26-Φ16
|
|
ZDL-5B
|
5832
|
9331
|
11664
|
17496
|
720×900
|
|
|
|
|
ZDL-6B
|
6804
|
10886
|
13608
|
20412
|
900×900
|
1070×1070
|
996×996
|
28-Φ18
|
|
ZDL-6C
|
7290
|
11664
|
14580
|
21870
|
900×900
|
|
|
|
|
ZDL-7B
|
9720
|
15552
|
19440
|
29160
|
1200×900
|
1370×1070
|
1296×996
|
28-Φ18
|
|
ZDL-7C
|
9720
|
15552
|
19440
|
29160
|
1200×900
|
|
|
|
|
ZDL-8B
|
12960
|
20736
|
25920
|
38880
|
1200×1200
|
1370×1370
|
1296×1296
|
32-Φ18
|
|
ZDL-8C
|
12960
|
20736
|
25920
|
38880
|
1200×1200
|
|
|
|
|
ZDL-9B
|
15300
|
24480
|
30600
|
45900
|
1350×1350
|
1520×1520
|
1448×1448
|
32-Φ20
|
|
ZDL-9C
|
14580
|
23328
|
29160
|
34740
|
1350×1350
|
|
|
|
|
ZDL-10B
|
20412
|
32659
|
40824
|
61236
|
1800×1350
|
1970×1520
|
1900×1448
|
36-Φ20
|
|
ZDL-10C
|
21870
|
34992
|
34740
|
65610
|
1800×1350
|
|
|
|
|
ZDL-11B
|
27216
|
43546
|
54432
|
81648
|
1800×1800
|
1970×1970
|
1900×1900
|
40-Φ20
|
|
ZDL-11C
|
29160
|
46656
|
58320
|
87480
|
1800×1800
|
|
|
|
|
ZDL-12C
|
34020
|
54432
|
68040
|
102060
|
2250×1800
|
2462×2012
|
2370×1920
|
44-Φ22
|
|
ZDL-13C
|
42525
|
68026
|
85050
|
127575
|
2250×2250
|
2462×2462
|
2370×2370
|
48-Φ22
|
|
ZDL-14C
|
54666
|
87466
|
109332
|
163998
|
2700×2250
|
2912×2012
|
2821×2370
|
50-Φ24
|
|
ZDL-15C
|
72900
|
116640
|
145800
|
218700
|
3000×2700
|
3212×2912
|
3120×2821
|
56-Φ24
|
|
ZDL-16C
|
87450
|
139968
|
174900
|
262350
|
3600×2700
|
3812×2912
|
3723×2821
|
60-Φ24
|
|
ZDL-17C
|
113400
|
18440
|
226800
|
340200
|
4200×3000
|
4412×3212
|
4320×3120
|
70-Φ24
|
|
ZDL-18C
|
158400
|
253440
|
316800
|
475200
|
4600×4000
|
4812×4212
|
4720×4120
|
80-Φ24
|
|
ZDL-19C
|
198720
|
317952
|
397440
|
596160
|
4600×4800
|
4812×5012
|
4720×4920
|
94-Φ24
|
|
ZDL-20C
|
246240
|
394240
|
492800
|
738720
|
4800×5400
|
5012×5612
|
4920×5520
|
102-Φ24
|
|
ZDL-21C
|
311040
|
497664
|
622080
|
933120
|
5400×5900
|
5612×6112
|
5520×6020
|
114-Φ24
|
|
ZDL-22C
|
382320
|
611712
|
764640
|
1146960
|
5900×6600
|
6112×6812
|
6020×6720
|
126-Φ24
|
|
ZDL-24C
|
463320
|
741312
|
926640
|
1389960
|
6600×7200
|
6812×7412
|
6720×7320
|
138-Φ34
|
